浙江微流纳米生物技术有限公司
对颗粒群的衍射，各颗粒级的多少决定着对应各特定角处获得的光能量的大小。各特定角光能量在总光能量中的比例，应反映着各颗粒级的分布丰度。按照这一思路可建立表征粒度级丰度与各特定角处获取的光能量的数学物理模型，进而研制仪器。
激光粒度分析仪用激光做光源，用于测定粒子的大小和粒度分布。当光为波长一定的单色光时，衍射和散射的光能的空间(角度)分布就只与粒径有关。
测量光能，由特定角度测得的光能与总光能的比较推出颗粒群相应粒度级的丰度比例量。反之，利用单分散粒子也可调试激光粒度分析仪。通过已定值粒子的粒径大小及其粒度分布，可以对激光粒度分析仪进行性能的测评及校准。
实验仪器:
扫描电子显微镜和能谱仪；
透射电子显微镜；
Mastersizer2000型激光粒度分析仪；
LA-950V2型激光粒度分析仪；
380ZLS型激光粒度分析仪(苏州微流纳米生物技术有限公司代理)
实验方法与结果：
图2. 三氧化二铝液相乳液粒子高斯分布图
三氧化二铝液相乳液粒子通过透射电镜(TEM)、扫描电镜(SEM)、激光粒度分析仪等多种分析手段共同测定形貌特征及粒径定值，得到的形貌为圆形粒子，平均粒径(d)为267.6nm，粒径分布(D)在162.2～501.6nm，再在另外两台不同型号的激光粒度分析仪上测定并比较结果。3台激光粒度分析仪测定结果的比较见表1。

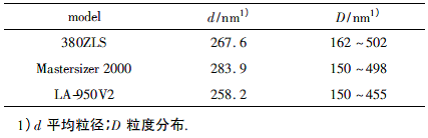

表1. 三种激光粒度仪检测结果对比
从表1的结果可以看出，三氧化二铝液相乳液粒子在Mastersizer2000型激光粒度分析仪上测定的平均粒径(d)为283.9nm，粒径分布(D)在150～498nm;在LA-950V2型激光粒度分析仪上测定的平均粒径(d)为258.2nm，粒径分布(D)在150～ 455nm。测定结果与380ZLS的测定结果相吻合，验证了定值结果的可靠性。
更多详情请联系
 | 王经理 |
Jin210813M
