一、技术背景

微射流均质技术近年来在纳米制剂领域发展迅速，已成为脂质体、纳米乳、纳米粒等药物传递系统制备的核心技术手段。传统高压均质机依靠均质阀阀座阀芯之间的缝隙实现物料处理，不同批次之间存在因缝隙变化而导致的差异；而微射流均质机采用固定几何结构的金刚石交互容腔，通道尺寸固定、不可调节，因此批次间的重复性更为优异。其核心是通过超高压驱动使物料在微米级通道内经历高速剪切、对射碰撞及空穴爆破等多重物理作用，实现颗粒的纳米级破碎与均匀分散。在脂质体和纳米乳制剂中，该技术能够有效解决传统制备方法粒径不可控、包封率低、批次差异大等痛点。

二、技术原理

2.1 工作原理

微射流均质机的核心工作原理如下：通过电动液压系统驱动增压泵产生超高压，使物料在固定几何结构的金刚石交互容腔的微米级通道内高速通过。在高压驱动下，物料以超音速速度（可达500 m/s）进入Y型或Z型微通道，被分为两股细流，在碰撞区迎头对射，瞬间释放巨大能量，产生四重协同作用—高频剪切力、对射碰撞力、空穴爆破效应和湍流分散作用—实现物料的纳米级破碎、分散及乳化。均质机配置有实时温度监测与冷却循环系统，可将均质出口温度严格控制在40°C以下，有效保护热敏性成分。

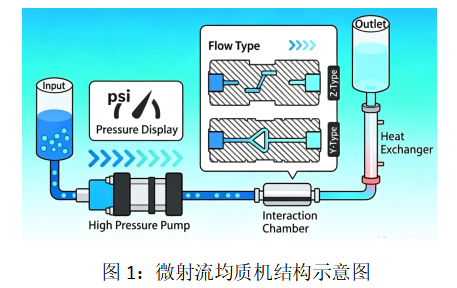

2.2 微射流均质机结构示意图

微射流均质机的核心结构和工作过程。物料从进料罐进入高压增压泵，经加压后进入金刚石交互容腔。在Y型微通道内，高压流体被分为两股细流以超音速速度对射碰撞，经历剪切、碰撞、空化等多重作用，实现纳米级均质后从出口收集，同时冷却循环系统实时调控温度。

三、脂质体中的应用

3.1 工艺路线优势

脂质体是由磷脂双分子层构成的囊泡结构，广泛应用于药物递送领域，尤其适用于抗肿瘤药物、核酸疫苗等活性成分的靶向输送。传统脂质体制备方法往往存在粒径分布宽、包封率低、批次间差异大等问题。采用薄膜分散-微射流均质联用工艺可有效改善上述缺陷—先通过薄膜分散形成粗脂质体，再利用微射流均质进行精细粒径控制。

3.2 工艺参数与效果

在脂质体制备中，均质压力和循环次数是最关键的可控参数。以盐酸多柔比星脂质体为例，采用低压预均质（约12000 psi，即827 bar，循环2次）初步破碎多层脂质体，可有效降低大颗粒负载，保护后续精细均质腔体的使用寿命。

在活性营养成分包封方面，DHA藻油脂质体的系统性研究为工艺参数优化提供了定量依据。该研究以平均粒径和包封率为主要评价指标，采用单因素试验结合响应面优化，确定了最佳制备工艺参数：大豆磷脂质量浓度20 mg/mL，大豆磷脂与DHA藻油质量比4:1，大豆磷脂与胆固醇质量比11.9:1，吐温-80用量为大豆磷脂质量的15%，高压微射流均质压力138 MPa（约20000 psi），均质次数5次。在此条件下，所得DHA藻油脂质体的平均粒径为（59.35±3.05）nm，多分散指数为0.189±0.025，包封率高达（94.2±2.9）%。这一案例充分展示了微射流均质技术在制备小粒径、高包封率脂质体方面的独特优势。同时，TEM分析显示脂质体微观结构呈均匀球状分布，SPI及差示扫描量热法分析表明微射流均质处理有效提高了脂质体的相变温度和物理稳定性。

四、纳米乳中的应用

4.1 工艺路线

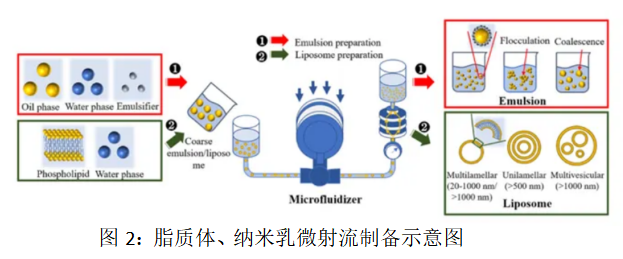

纳米乳是由油相、水相和乳化剂构成的粒径范围为10-100 nm的热力学稳定胶体分散体系，具备靶向递送、增溶难溶性物质、提升生物利用度、缓释控释等核心优势，被广泛应用于生物医药、医美护肤、食品功能性添加和农药制剂等领域。传统搅拌、超声均质工艺往往存在粒径分布宽、体系稳定性差、易分层破乳、批次差异大等问题。

微射流均质技术依托金刚石交互容腔，通过超高压剪切、高频湍流、空穴爆破和强力撞击四重协同作用，可实现油水相的极致乳化，精准可控制备小粒径、高均一性、高稳定性的纳米乳。

典型制备工艺流程分为三个步骤：第一步，初乳预制备—将水相与油相分别预热溶解后，油相缓慢滴加入水相，经磁力搅拌和短时超声处理后形成乳白色初乳，此步骤可以有效去除大颗粒团块，避免大粒径杂质损伤均质机交互容腔；第二步，分段梯度升压均质—先进行一级预均质（600–800 bar，2次循环）打散初乳中大液滴，再进行二级精细均质（1000–2000 bar，2–5次循环）获得最终纳米乳；第三步，出料后立即进行粒径分布与Zeta电位检测。

4.2 工艺参数与效果

乳铁蛋白纳米乳液的研究表明，当均质压力为120 MPa、均质次数为2次的条件下，微射流处理能显著减小液滴粒径；室温贮存12 h后，温度、pH和防腐剂等条件对乳液粒径没有显著影响。为获得更小的粒径（如用于静脉注射乳剂），通常需要增加到4–5次循环。

在稳定性方面，经微射流均质处理后的纳米乳粒径可稳定控制在PDI<0.1的极窄分布区间，可从根本上避免大颗粒引起的血管栓塞等安全性隐患。同时，金刚石材质的内壁极其光滑（Ra<0.4 μm），耐高压腐蚀且无吸附现象，极大降低了交叉污染风险。

五、关键参数对比与总结

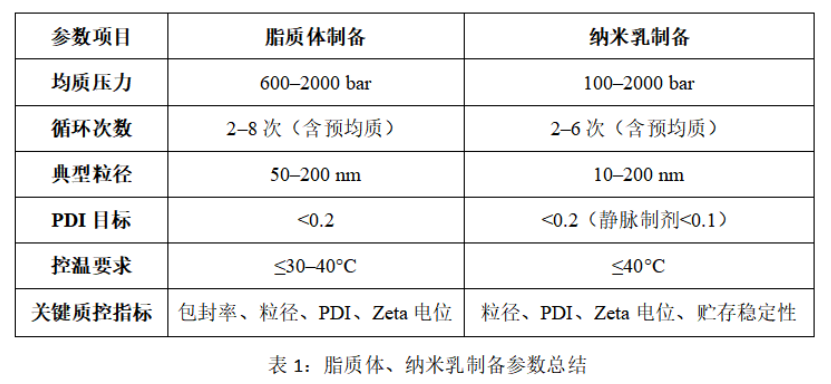

以下为脂质体和纳米乳制备中常用工艺参数的总结对比：

微射流均质技术为脂质体和纳米乳制剂提供了一套从实验室研发到工业规模化生产的完整技术路径。其金刚石交互容腔的高硬度与耐腐蚀特性确保了优异的批次间一致性，而四重协同作用机制则赋予了粒径控制的极高灵活度。然而，高质量的纳米制剂不仅依赖于先进的均质设备，更有赖于对均质压力、循环次数、温度、配方等因素的综合优化。通过系统化的实验设计（如响应面优化法）确定最佳工艺窗口，可充分发挥微射流均质技术在小粒径、高均一性和高包封率制剂制备中的核心优势。

生产型微射流超高压均质机

ZSQ20260430
